硅胶制品之硅胶的再生处理方法


2020-09-14 9:19:18



硅胶制品大家都不生疏,医用也好婴儿用品也罢,生活之硅胶小礼品的产品也是越来越多,那么硅胶的需求量也随之增多,宏霖硅胶带你更深入走进硅胶的认知,硅胶的再生分为吸附有机杂质后的再生与吸水后的再生:

一、硅胶吸附有机杂质后的再生分为以下几种:
⒈焙烧法
对于粗孔硅胶,可放在焙烧炉内逐渐升温至500--600℃,约经6-8小时至胶粒呈白色或黄褐色即可。对细孔硅胶,焙烧温度不能超过200℃。
⒉漂洗法
将硅胶在饱和水蒸汽中吸附达到饱和后放热水中浸泡漂洗,并可结合使用洗涤剂以除去废油或其它有机杂质,再经净水洗涤后烘干脱水。
⒊溶剂冲洗法
根据硅胶吸附有机物种类,选用适当的溶剂将吸附在硅胶内的有机物溶出,然后将硅胶加热以脱除溶剂。


二、硅胶吸水后的再生

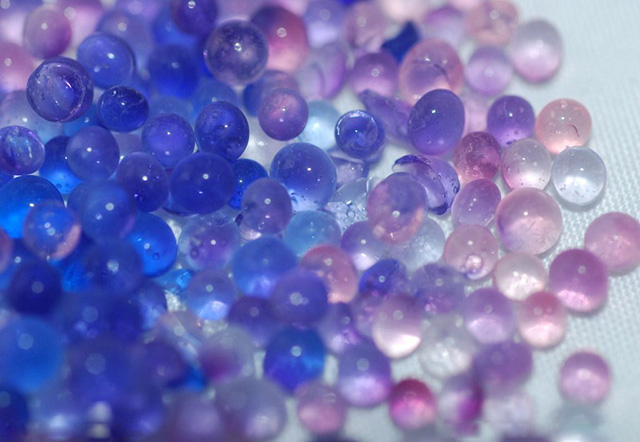

硅胶吸附水分后,可通过热脱附方式将水分除去,加热的方式有多种,如电热炉、烟道余热加热及热风干燥等。脱附加热的温度控制在120--180℃为宜,对于蓝胶指示剂、变色硅胶、、蓝色硅胶则控制在100--120℃为宜。各种工业硅胶再生时的最高温度不应超过以下限度:

粗孔硅胶不得高于600℃;

细孔硅胶不得高于200℃;

蓝胶指标剂(或变色硅胶)不得高于120℃;
硅铝胶不得高于350℃。
再生后的硅胶,其水分一般控制在2%以下即可重新投入使用。





相关新闻


联系客服
